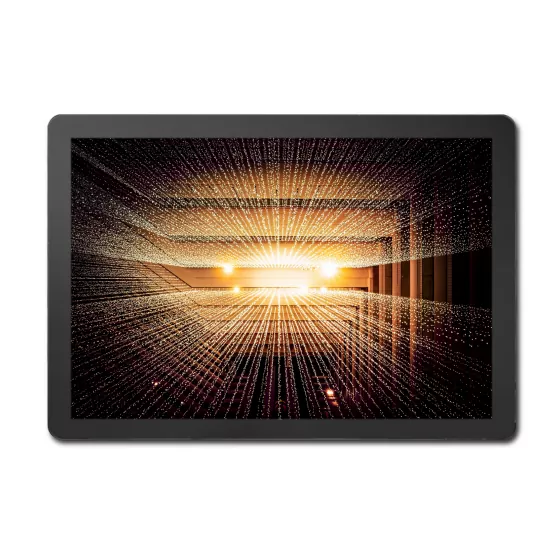

10.1 inch 1024 × 600 lvds TFT -module met CTP

Victronix is een professionele TFT -modulefabrikant en leverancier gevestigd in China. Met 18 jaar ervaring op dit gebied hebben we verschillende modellen ontwikkeld. Naast onze standaardproducten bieden we ook aangepaste diensten om aan de specifieke behoeften van onze klanten te voldoen. Deze 10,1 inch 1024 × 600 lvds TFT-module met CTP is een hoogwaardige 10,1 inch TFT-display-module ontworpen voor industriële, medische en ingebedde toepassingen. Het combineren van hoge optische prestaties, capacitieve aanraakfunctionaliteit en uitgebreide betrouwbaarheid, het levert uitzonderlijke duidelijkheid en duurzaamheid in extreme bedrijfsomstandigheden.

Model:VXT101BAHA-02C

Stuur onderzoek PDF-download

Productomschrijving

In het tijdperk van intelligentie stelt de TFT -module ons in staat om de vereiste gegevens visueel te presenteren. De kwaliteit van de TFT -module heeft een kritische impact op de toepassing ervan. Wat zijn de voordelen van de Victronix 10.1 inch 1024 × 600 lvds TFT -module met CTP? In eerste instantie zorgen de 420 CD/m² helderheid, 800: 1 contrastverhouding, een kijkhoek van 80 graden in alle richtingen en 75% uniformiteit voor levendige beelden. Ten tweede ondersteunt het een 6/8-bit LVDS-interface met de HX8282A11+HX8696A-controller en een robuust 5-punts capacitief aanraakpaneel met de ILI2511 CTP-controller. Bovendien beschikt het over een 3 × 13-geleide witte achtergrondverlichting met een levensduur van 30.000 tot 50.000 uur, wat zorgt voor de langetermijnbruikbaarheid in verschillende industriële toepassingen. Bovendien voldoet het aan ROHS -normen en slaagt hij met succesvolle betrouwbaarheidstests, waaronder thermische schok, vochtigheid en ESD -bescherming tot 8KV lucht- en 4KV -contact. Dit product werkt efficiënt in extreme temperaturen variërend van -20 ° C tot +70 ° C en kan ernstige opslagomstandigheden van -30 ° C tot +80 ° C weerstaan.

Deze 10,1 inch TFT -module van Victronix is ontworpen voor industriële HMI's, medische hulpmiddelen, draagbare diagnostische apparatuur, buitenkiosken, transportsystemen en automatiseringscontrolepanelen.

Algemene specificaties

Item	Inhoud	Eenheid	Opmerking
LCD -type	Tft	-
Weergave kleur	16,7m
Richting bekijken	ALLE	O'Clock
Bedrijfstemperatuur	-20 ~+70	℃
Opslagtemperatuur	-30 ~+80	℃
Modulegrootte	10.1	inch
Actief gebied (W × H)	222.72x125.28	mm
Aantal stippen	1024x600	stoten
Controleur	HX8282A11+HX8696A	-
Voedingsspanning	3.3	V

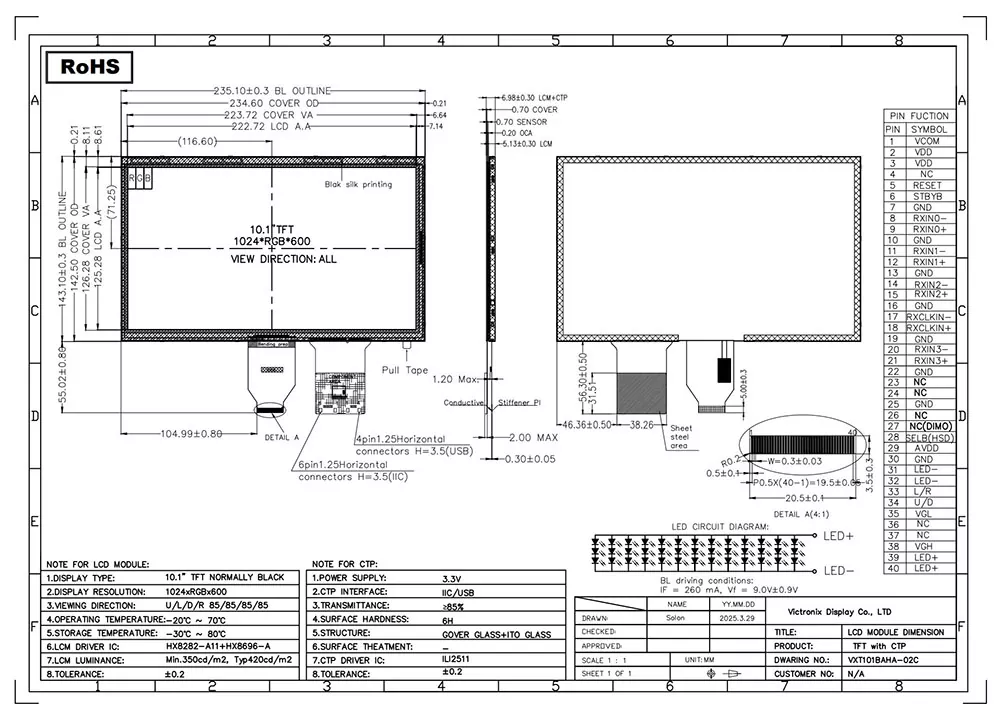

Schets afmetingen	235,00x143,00x6.98	mm
Achtergrondverlichting	3x13-gids (wit)	pc's
Gewicht	---	g
Interface	6/8 bit LVD's	-

CTP -parameter

Item	Inhoud	Eenheid	Opmerking
Overzichtsgrootte	235.10x143.10	mm
Cover Uitkijkgebied	223.72 (h) x126.28V)	mm
CTP -resolutie	1024x600	stoten
Interfacemodus	IIC/USB	-
Aanraakmodus	5 menselijke vingers multi-touch	-
Oppervlaktehardness	> = 6H	-
Transparantie	> = 85%	-
Nauwkeurigheid	Entre +/- 1,5 mm, rand +/- 2,5 mm	mm
CTP -controller	ILI2511	-
Voedingsspanning	3.3 (IIC) /5.0(USB)	V
