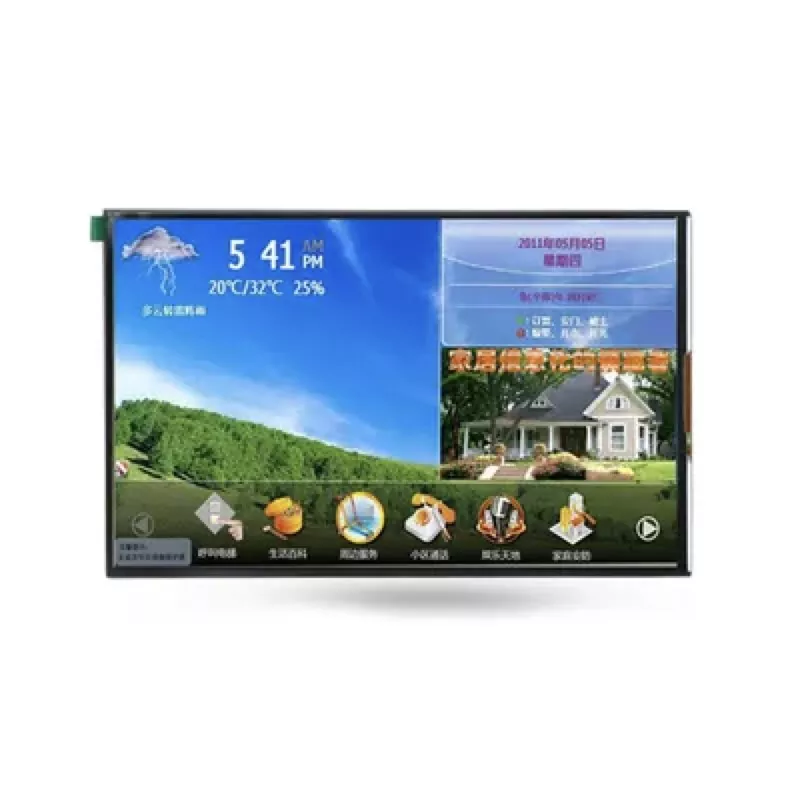

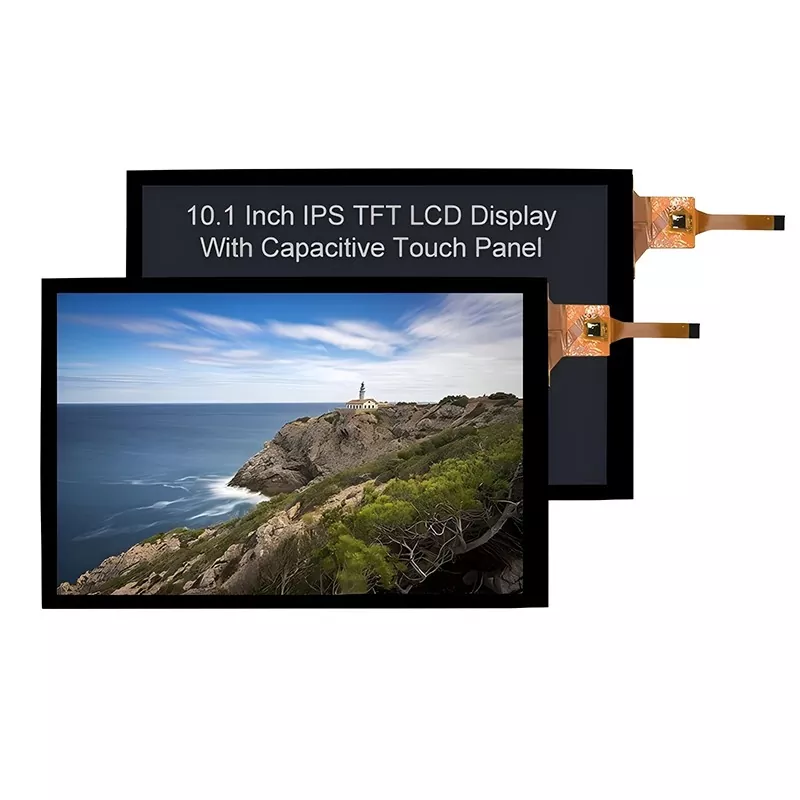

10.1 inch 800x1280 capacitieve touch TFT -module

Omdat de TFT -module op grote schaal wordt gebruikt in het leven, worden fabrikanten en leveranciers in toenemende mate. Wat maakt de Victronix 10,1 inch 800x1280 capacitieve aanraking TFT -module anders dan andere fabrikanten? In het begin heeft het een 10,1-inch actief gebied (135,36 mm × 216,58 mm) met een resolutie van 800 × (RGB) × 1280, die scherpe afbeeldingen levert en maximaal 16,7 miljoen kleuren ondersteunt. Ervaar een typische helderheid van 250 CD/m² en een hoge contrastverhouding van 1000: 1. Ten tweede integreert het een capacitief touch-paneel (CTP) dat 10-punts multi-touch ondersteunt. Kenmerken hoge oppervlaktehardheid (≥6H), uitstekende transparantie (≥85%) en precieze nauwkeurigheid (± 1,5 mm centrum / ± 2,5 mm rand). Gecontroleerd door de IL12511 IC. Bovendien omvat de achtergrondverlichting-regeling PWM-signaal (CABC) en speciale LED+/LED-pins (9V LED-achtergrondverlichting, 3S10P White LED-configuratie, typische levensduur, 30.000 tot 50.000 uur tot 50% helderheid, waardoor een heldere zichtbaarheid in alle verlichtingsomstandigheden wordt toegestaan. Temperatuurbereik van -10 ° C tot +50 ° C en bestand tegen opslag onder dezelfde barre omstandigheden.

Deze Victronix 10.1 inch TFT-module is geschikt voor mens-machine-interfaces (HMI's), industriële controlepanelen, draagbare medische hulpmiddelen, test- en meetapparatuur, point-of-sale-systemen en elke toepassing die een betrouwbaar, hoogwaardige touch-display in uitdagende omgevingen vereist.

Algemene specificaties

VXT101YIA-19C is een TFT-LCD-module. Het bestaat uit een TFT-LCD-paneel, stuurprogramma IC, FPC, CTP en een back-light-eenheid. Het displaygebied van 10.1 ¢¢ bevat 800 x (RGB) x 1280 pixels en kan tot 16,7 m kleuren weergeven. Dit product komt overeen met het milieucriterium van ROHS ..

OPMERKING 1: Kleurmelodie wordt enigszins gewijzigd door temperatuur en rijspanning.

Opmerking 2: zonder FPC en soldeer.

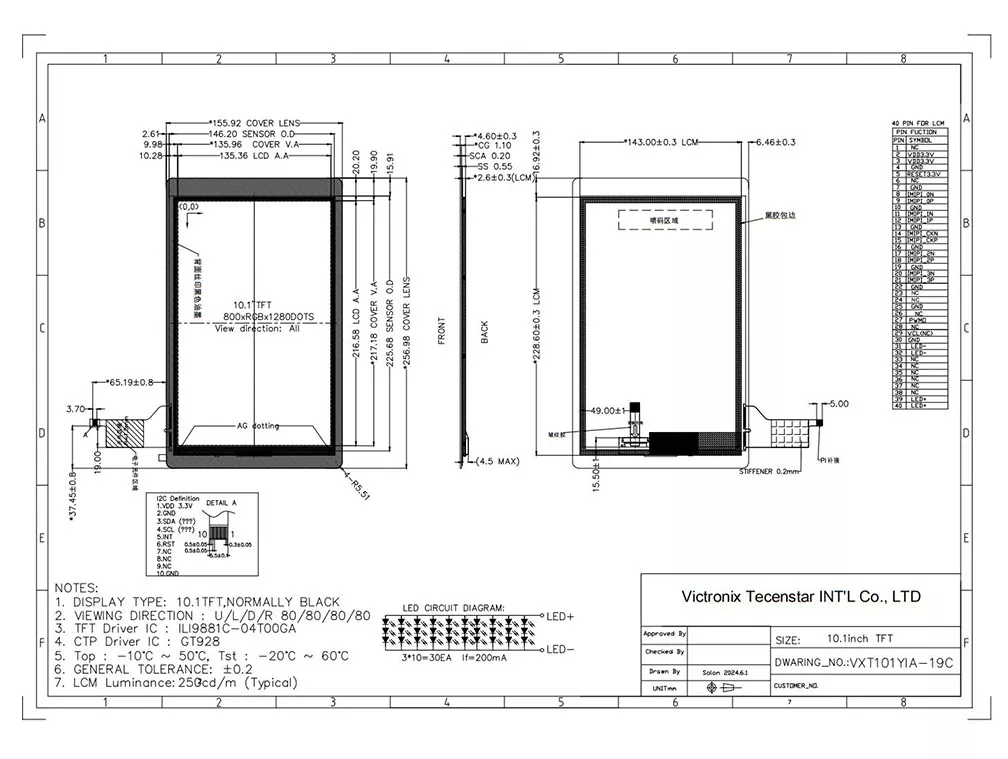

Mechanische tekening
